2. Óra rajzolás

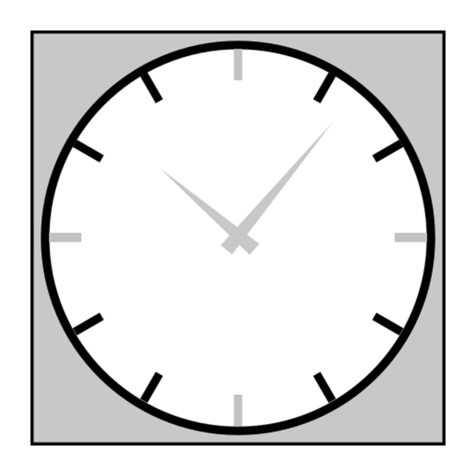

Az idő fogalma és mérése a civilizációval egyidős. Az időmérésre használt óra működése lehet akár mechanikus, akár elektronikus, a kijelzője lehet digitális vagy analóg. Készítse el egy analóg kijelzésű (mutatós) óra számlapját vektorgrafikus ábraként! A grafika elkészítéséhez használhat vektorgrafikus rajzoló programot vagy prezentációkészítő alkalmazást. Az ábra megrajzolásához a leírást és a fenti mintát kövesse!
A megoldás során vegye figyelembe a következőket:
• A leírásban a méretadatok milliméterben szerepelnek, de ezeket átváltva centiméterben is megadhatja.
• Amennyiben prezentációkészítő programmal készíti a megoldást, akkor egy üres diára tegye a rajzot, amelynek mérete nem lehet kisebb a grafikánál.
• A feladatban megadott értékeket (pl. színkód, méret) felhasználva a leírásban megadott műveletektől, azok sorrendjétől eltérhet.
- Munkáját a szerkesztőprogram alapértelmezett formátumának megfelelően ora néven
mentse! A rajz elkészítésekor négyféle színt használjon, fehéret, feketét, piros RGB(255, 0, 0) kódú és szürke RGB(200, 200, 200) kódú színt! - Az óra hátterének rajzoljon egy 200 mm oldalhosszúságú, szürke kitöltésű és fekete szegélyű négyzetet!
- Helyezzen el az óra számlapjának egy 190 mm befoglaló négyzetű kört, a háttér közepére igazítva vízszintesen és függőlegesen! A kör fehér kitöltésű és vastag fekete szegélyű legyen!
- Rajzoljon egy szegély nélküli vagy piros szegélyű, piros kitöltésű, 15×4 mm oldalhosszúságú téglalapot a kör vonalát belülről, felül érintve, vízszintesen középre! Ez lesz a 12 órát mutató beosztás.
- A 12 órát mutató beosztás másolatát helyezze el 6 óránál, majd vízszintesen elforgatva 3 óránál és 9 óránál!
- Az eddig elkészült téglalapokat a mintán látható csoportosítással másolva, majd 30°-onként történő elforgatásával és mozgatásával hozza létre a többi órához tartozó osztásokat! Ezeket a beosztásokat színezze feketére! A 3, 6, 9 és 12 órához tartozó beosztások maradjanak
pirosak! - A mutatókat szegély nélküli vagy szürke szegélyű, szürke kitöltésű háromszögekből alakítsa ki! A mutatók háromszögét befoglaló téglalap szélessége 7 mm, magasságuk tetszőleges, de 50 és 90 mm között legyen! A két mutató ne legyen azonos hosszúságú!
- A mutatókat a minta szerint egymást metszve helyezze el úgy, hogy az óra számlapjának közepét a metszésük takarja! Az óra tetszőleges időpontot mutathat.
- Foglalja közös csoportba az órát ábrázoló összes alakzatot!
- A kijelölt ábrát exportálja, vagy mentse ora.png néven is! Ügyeljen arra, hogy az exportált képen minden megrajzolt alakzat teljes terjedelmében látható legyen!
20 pont
